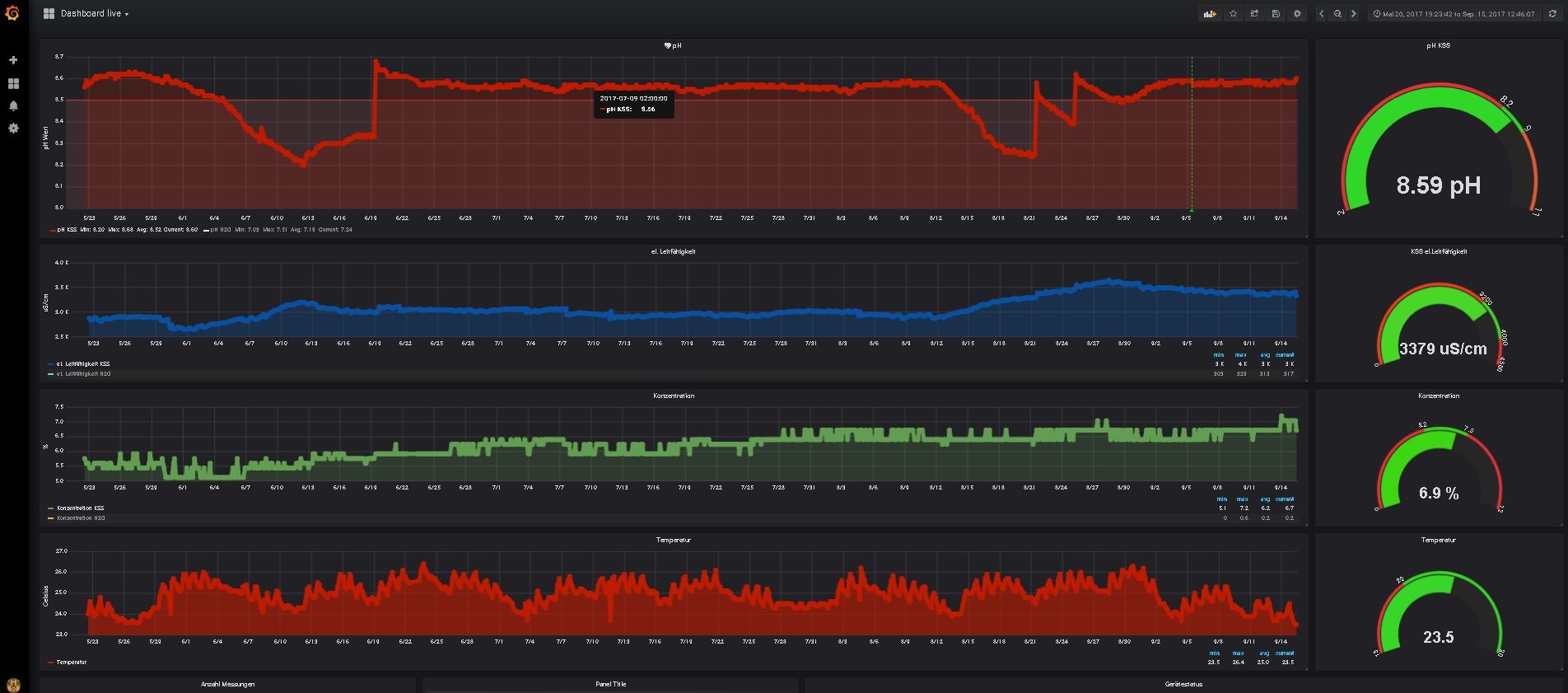

Bildschirmanzeige der KSS-Analyse

Kühlschmierstoffe (KSS) spielen in der metallbearbeitenden Industrie eine entscheidende Rolle, da sie die Verfügbarkeit der Maschinen und die Qualität der Werkstücke beeinflussen. Daher sollte unbedingt eine kontinuierliche und zuverlässige Kontrolle der Kühlschmierstoffe erfolgen. Allerdings kommt den KSS auch in Zeiten von Industrie 4.0 meist keine angemessene Aufmerksamkeit zu. Die üblichen manuellen Kontrollen sind ungenau, sie werden unregelmäßig und zu selten durchgeführt. Weil die Ergebnisse von Laborproben erst nach Tagen oder gar Wochen zur Verfügung stehen, können notwendige Korrekturen nicht veranlasst werden und das KSS muss ausgetauscht werden. Auch die Nachdosierung von KSS birgt Risiken wie eine falsche Berechnung oder eine Überfüllung des Tanks. Liegt zudem ein Befall mit Bakterienkeimen vor, droht durch die Aufadditivierung von Bakteriziden eine gesundheitliche Gefährdung der Mitarbeiter.

Vollautomatische Messsysteme für Kühlschmierstoffe

Abhilfe schafft das Schweizer Unternehmen BRISCO Systems mit seinen Messsystemen für die vollautomatische Überwachung, Analyse und Regelung der Kühlschmierstoffe. Die Lösungen für Zentral- und Einzelanlagen haben verglichen mit herkömmlichen Messmethoden entscheidende Vorteile. Neben einer optimalen Schmierung und Kühlung hält eine automatische Nachregelung den Kühlschmierstoff in einem engen Toleranzfeld und unterstützt so die Verarbeitungsgenauigkeit. Die Analyse findet in Echtzeit rund um die Uhr statt, sodass Abweichungen sofort erkannt und ausgeglichen werden können. Die Analysegeräte werden entweder direkt am Tank der Werkzeugmaschine installiert oder kommen in einer mobilen Ausführung zum Einsatz.

Die Messsysteme von BRISCO Systems entsprechen der REACH-Verordnung der EU und der Technischen Regel für Gefahrstoffe TRGS 611, die eine Kontrolle von wassermischbaren Kühlschmierstoffen vorschreibt. Parameter wie pH-Wert, Konzentration, elektrische Leitfähigkeit und Temperatur werden gemessen und analysiert. Über das Analysetool lässt sich zudem ein Bakterienwachstum rechtzeitig erkennen und behandeln, um eine Gefährdung der Mitarbeiter zu verhindern.

Je nach Systemausführung können die Messwerte über das webbasierte Analysetool mittels internetfähiger Geräte abgerufen werden. Bei Abweichungen von festgelegten Grenzwerten erfolgt eine automatische Meldung an den Verantwortlichen. Die Daten werden, wie vom Gesetzgeber vorgeschrieben, zehn Jahre gespeichert. Dabei können bis zu 100 verschiedene Maschinen unabhängig voneinander gemessen und die Analysedaten individuell visualisiert werden. Die Funktionen lassen sich auch in bestehende CRM-Systeme integrieren.

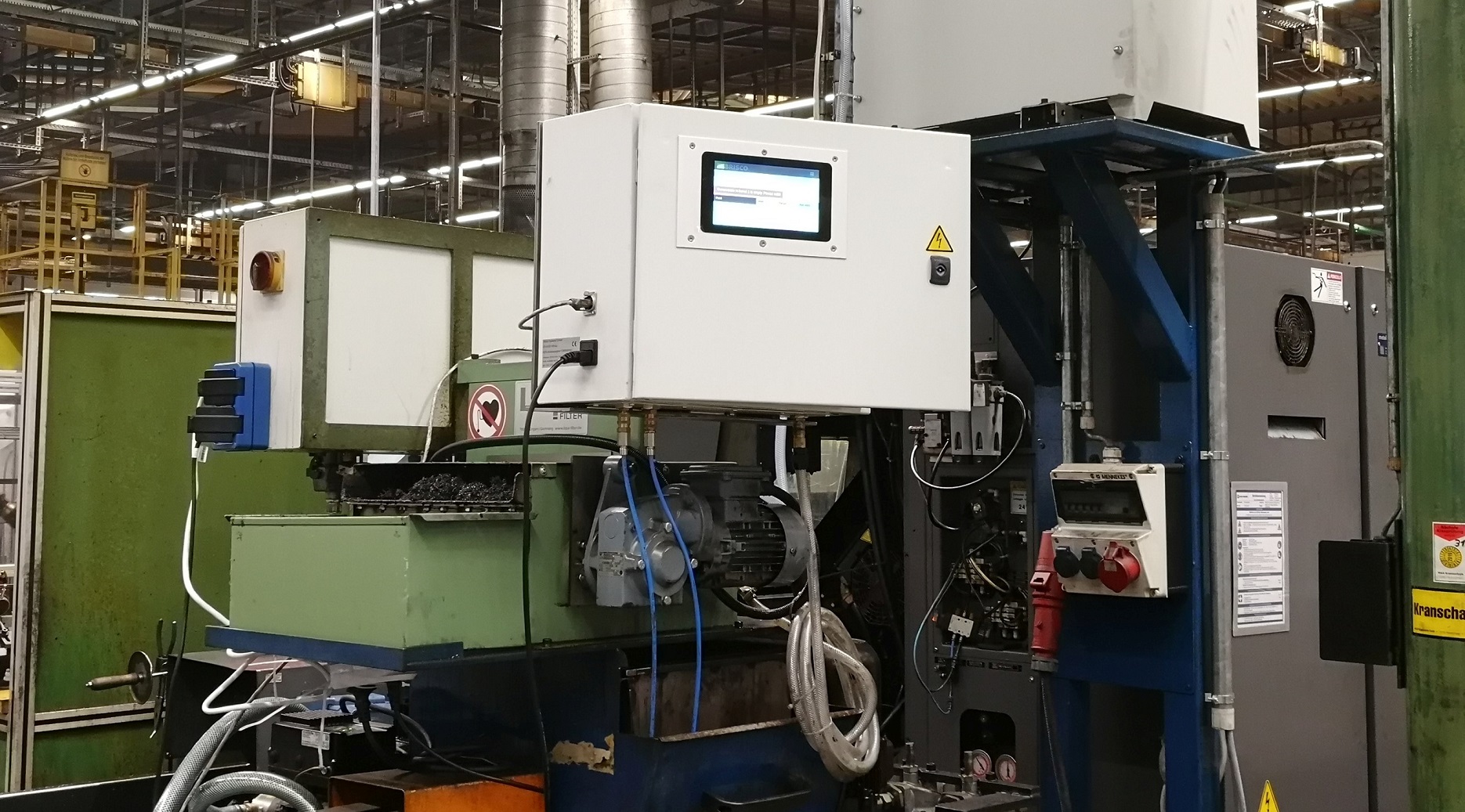

Fest installiertes Analysegerät

Nachregelung der Kühlschmierstoffe durch Proportionaldosierer von LDT Dosiertechnik

Das Analysegerät des Messsystems bietet alle notwendigen Informationen, um die Kühlschmierstoffkonzentration im Wasser zu regeln. Sensoren in den Tanks melden die Signale über das Analysegerät an Magnetventile, die wiederum den Wasserzulauf zu den stromlosen Proportionaldosierern Dosatron von LDT Dosiertechnik steuern. Sobald das Wasser fließt, beginnen die Pumpen zu arbeiten. Ist der erforderliche Füllstand wieder erreicht oder die KSS-Konzentration im festgelegten Grenzband, melden das die Sensoren und der Wasserlauf wird unterbrochen.

Kein Strom, sondern Wasserdruck als Antriebskraft

Ein Proportionaldosierer arbeitet mit einem volumetrischen Hydraulikmotor und ermöglicht eine kontinuierliche Einspritzung des flüssigen oder lösbaren Konzentrats, wobei der Wasserdruck als Antriebskraft dient. Das Konzentrat wird selbstständig angesaugt und vermischt sich mit dem Antriebswasser. Die hergestellte Lösung fließt durch den Dosatron und die Dosiermenge verhält sich immer proportional zum Wasserdurchsatz entsprechend der manuell eingestellten Dosierrate, auch bei eventuell auftretenden Durchsatz- und Druckschwankungen im Wassernetz. Die Leitungslängen haben keinen Einfluss auf die Dosiergenauigkeit, sodass das Gerät am gewünschten Platz installiert werden kann.

Proportionaldosierer Dosatron mit hoher Dosiergenauigkeit und Reproduzierbarkeit

Der Proportionaldosierer Dosatron vereint in einem Gerät die Funktionen eines Wassermessers, eines Dosierers und eines Mischers. Durch das kontinuierliche und sofortige Mischen in der Mischkammer entsteht eine homogene und betriebsfertige Lösung, die zum Beispiel beim Ansetzen einer Kühlschmierstoff- oder Reinigerlösung sofort verwendet werden kann. Die hohe Dosiergenauigkeit und Reproduzierbarkeit von +/- 3 % (nach API675 Standard) bedeutet einen wirtschaftlichen Vorteil, da höher konzentrierte Medien eingesetzt werden können. Eine Überdosierung ist konstruktionsbedingt ausgeschlossen.

Für eine hohe Beständigkeit gegenüber den Dosierflüssigkeiten besteht das Gehäuse des Dosierers aus speziellem Polypropylen (Polyacetal, HT). Für hochkonzentrierte, aggressive Säuren und Laugen ist optional ein Gehäuse aus PVDF erhältlich. Die Dichtungen und Kolbenpackungen entsprechen den verwendeten Dosiermedien. Für höher viskose Konzentrate >400 cPs wird ein spezielles Kit verwendet und die maximale Konzentratviskosität beträgt 800 cPs.
